-bölgesel ısıtma

hava ile ısıtma ve statik ısılına ile makul harcamalar

-bölgesel soğutma

hava soğutması ve nem alma ile makul harcamalar

-su

nemlendirme için hava yıkayıcıları kullanarak makul harcamalar

Aşağıdaki kriterler de enerji tasarrufunda etkili olmuştur:

-Otomatik kontrol stratejilerinde optimizasyon

* Örneğin karışım damperi kullanmak sureliyle dönüş havasının mevcut enerjisini kullanmak,

* Yaz/kış çevrimi

* Doğru ayar değeri takibi

Tesisat aşağıdaki gibi planlanmıştı:



NEMLENDİRME SİSTEMİ İÇİN SU İHTİYACI

Yenilenmenin Hedefleri:

1. Kışın nemlendirme

Düşen dış hava sıcaklığı ile birlikte su gereksinimi de istenen hava şartlarına ulaşmak için sürekli olarak artar. Odada izin verilen nem değeri %40 - % 50 arasındadır. En düşük su çıkış sıcaklığı, en düşük dış hava sıcaklığına ayarlandığında su harcaması azalır.

Yenilemeden önce;

dış hava sıcaklığına bağlı olarak çiğ nokta sıcaklığının kaydırılması tesisat için yalnız manuel olarak mümkündü.

Şimdi;

çiğ noktası sıcaklığının kaydırılması ile çiğ noktası sıcaklığı kontrolü bütün tesisatta yaygınlaştırılmıştır.

DDC sistemin avantajı;

bilgilerin çok katlı (dış hava sıcaklığı) ve yazılım kaydırma modüllerinin kullanılması

2. Yıkayıcı kumandası

Yüksek dış hava sıcaklığı ile havanın soğutulması ihtiyacı belirir. Böylece işletme şartlarında ilave nemlendirici kullanmadan odada yeterli nem sağlanır. Bu gibi durumlarda yıkayıcı odadaki konfordan ödün vermeksizin durdurulur. Otomatik yıkayıcı on/of f kumandası soğutma vanasının durumuna bağlıdır.

Durdurma noktası ayrı ayrı tesisatın her bir soğutma

karakteristiklerine ve oda yüklerine bağlı olarak belirlenir.

Yenilemeden önce;

yıkayıcı kumandası, soğutma veya ilave edilen limit ya da yardımcı anahtarlar (swictches) vasıtasıyla ya da operatör tarafından manuel olarak gerçekleştirilirdi.

Şimdi;

kumanda soğutma sistemine bağlı olarak limit değerlerde gerçekleştirilir.

DDC sistemin avantajı

- istenen değerler ayarlanabilir

- kolayca giriş yapılabilir.

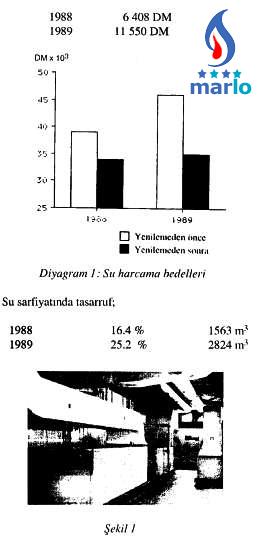

- tesisatın çalışmasına rağmen kolayca değiştirilebilir. Yapılan çalışmalar ile nemlendirme sisteminde yapılan tasarruf:

Hava Soğutma Sistemi İçin Gerekli Olan Soğutma İhtiyacı

1- Yaz konıpanzasyonu:

Yükselen dış hava sıcaklığına bağlı olarak oda sıcaklık ayar değerini otomatik olarak yükseltmek, böylece insanları termal şoktan korumak.

2- Yaz/kış çevrimi:

Dış hava ve dönüş havası kıyaslamasına bağlı olarak uygun minimum hava miktarı kullanılır. (RA
3- Dönüş havası enerjisinin tamamen kullanımı;

Toplam sıcaklık kontrolünü kapsayan karışım damper kontrolü

Yenilemeden Önce;

- yaz kompanzasyonu sadece merkezi tesisatta uygulanmaktaydı.

- bazı kontroller manuel olarak yapılmaktaydı.

- bütün tesisatta, karışım havası sıcaklık kontrolü müstakil kontrol devreleriyle sağlanmaktaydı

Şimdi;

- bütün tesisatta soğutma sisteminde yaz kompanzasyonu

- damperler için yaz/kış çevrimi

- karışım havası sıcaklık kontrolü (yıkayıcı çıkış sıcaklığını da kapsayan)

yapılmaktadır. Dönüş havası enerjinin kullanımı bütün tesisatta yaygınlaştırılmıştır.

DDC Sistemin Avantajı

- ölü bölge kullanımı ile sıralı kontrol

- kontrol devrelerini kolayca birbirine bağlama

Yukarıda bahsi geçen kumandalar neticesinde yapılan ölçümlerde soğulma ve nem alma işlemlerindeki tasarruf;
