Tam yoğuşmalı /yarım yoğuşmalı farkı 2

Daha önce "Tam yoğuşmalı /yarım yoğuşmalı farkı ne?" başlığı altında konuyu biraz tartışmıştık, ancak görsel öğe ekleyememiştik

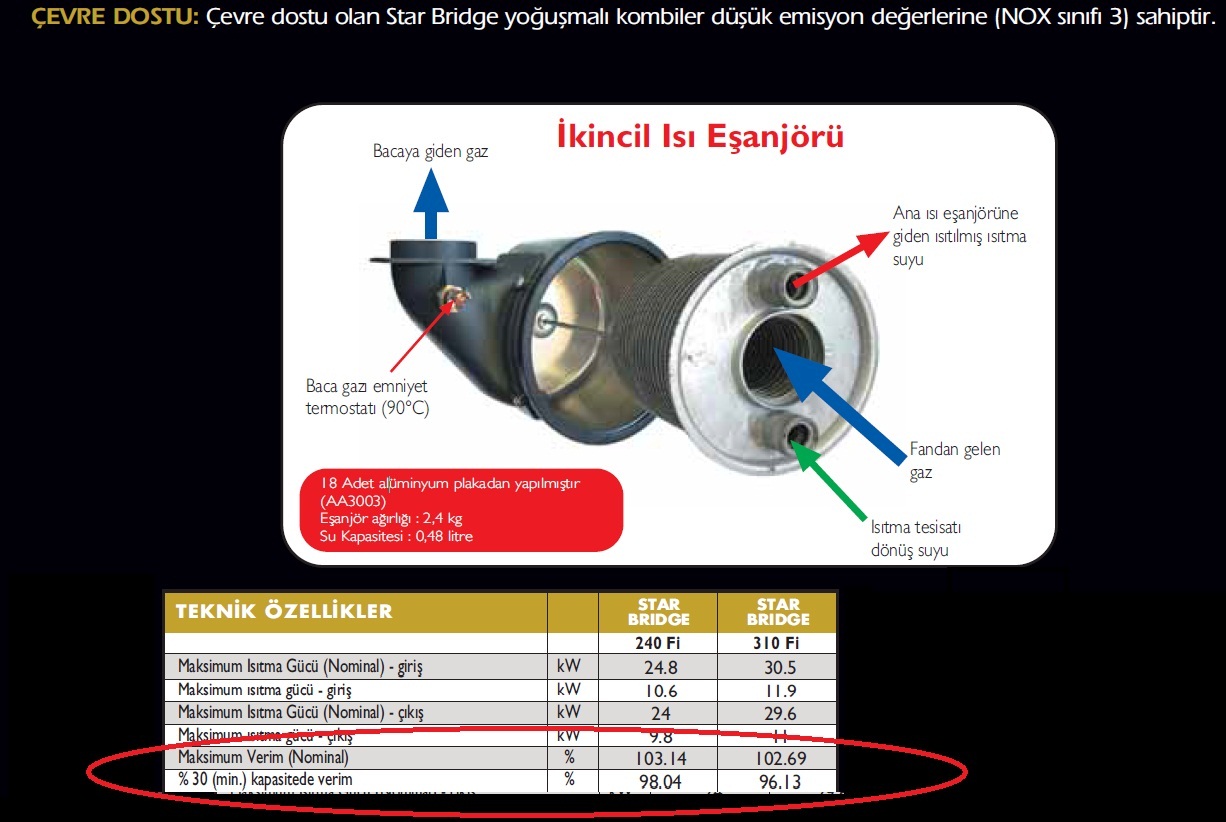

Şimdi yarım yoğuşmalı tabir edilen bacadan yoğuşmalı bir örneği inceleyelim:
Baymak Star Bridge:

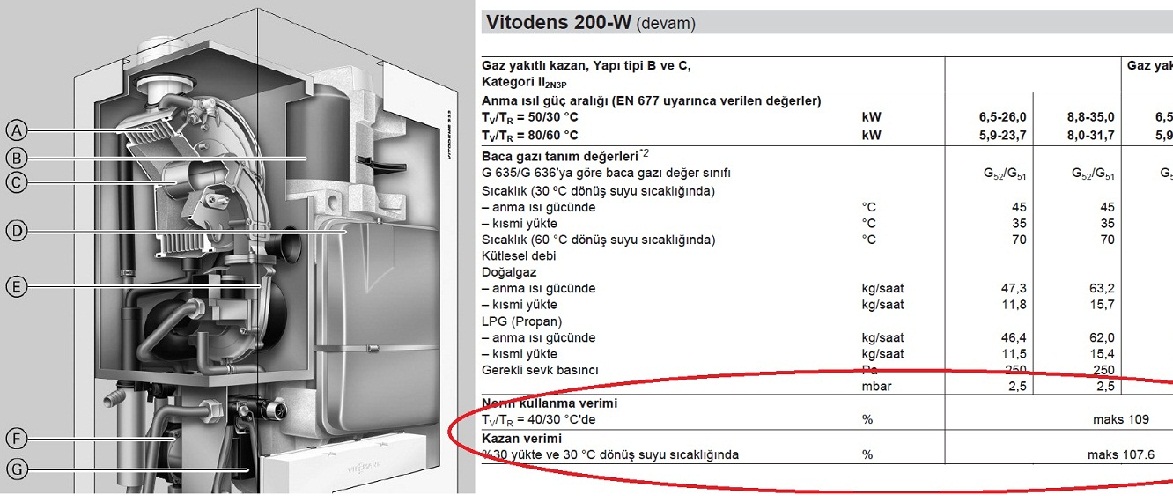

Bir de tam yoğuşmalı denen tipi görelim:
(viessmann vitodens)

\r

Görüldüğü gibi yoğuşma bacada değil eşanjörde olmaktadır.

verimleri de görüldüğü gibi farklıdır.

Yarım yoğuşmalı kombilerin kullanım suyunda yoğuşma yapmadığı söylenmektedir, ki üç yollu vana kullanım suyu çalışmasında baca tarafından suyu geçirmiyorsa bu doğrudur. ayrıntılı şema bulursam veya uygulamadaki bilgilerden bunu doğrularsam buradan paylaşabilirim.

Son Cevap: liberal_makina

3 Cevap
0
Beğen
6498

Diğer Mekanik Tesisat Konuları

Uzman lecealex
15 Nisan 2011

güzel bir paylaşım olmuş bende ne zamandır böyle bir döküman arıyordum yalnız 2. dökümande harflendirilen kısımların isimleri olsa daha da güzel olurdu emeğine sağlık teşekkür ederim

liberal_makina
15 Nisan 2011

A Sessiz bir yanma ve düşük zararlı madde emisyonu için modülasyonlu\r
MatriX-silindirik brülör ve akıllı Lambda Pro Control\r
yanma kalitesi kontrol sistemi\r
B Entegre edilmiş membranlı genleşme kabı\r
C Paslanmaz çelik Inox-Radial ısıtma yüzeyi - Minimum bir hacimde\r
yüksek işletme emniyeti, uzun ömür ve yüksek ısı gücü için\r
D Enerji tasarruflu ve sessiz bir işletme için devir kontrollü yakma\r
havası fanı\r
E Entegre edilmiş 2 kademeli sirkülasyon pompası\r
F Plakalı eşanjör (gaz yakıtlı yoğuşmalı kombide)\r
G Gaz ve su bağlantıları\r
H Dijital kazan devresi kontrol paneli\r
\r
ayrıntılar için:\r
http://www.viessmann.com.tr/etc/medialib/internet-tr/datenbl att.Par.19125.File.File.tmp/document.pdf
