Selam arkadaşlar.

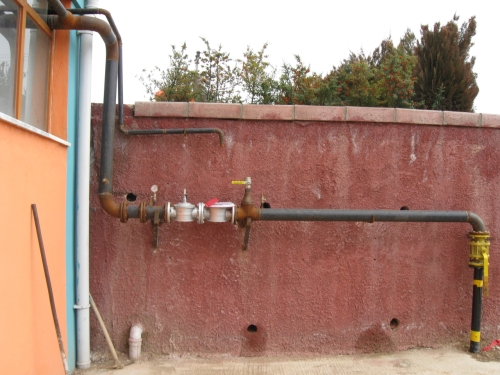

Burda bir gariplik var. Sizce ne olabilir?

Resmi detaylica görmek isteyenler icin :
http://a1112.hizliresim.com/s/s/1bds5.jpg

akvden sonrası komple yanlış diyebilirim,hatta akv yüksekliği bile dogru deil

Buradaki vana servis hattı vanası ve olması gereken yükseklikte(Ankara)
Burada yanlıştan öte vahim bir durum sözkonusu.

 İzole geçiş yok. Sıcak sargı bandı ile sarılmamış.

Toprak altındaki gazlı hat polietilendir. Servis vanasının altındaki 1-1,5m çelik kısım için de sıcak sargı yapılmıyor.1 kat siyah bant üstüne 1 kat sarı bant sarılıyor.

Fotoğrafta sayaçla ilgili bir durum var. Diğer sorunları şimdilik görmezden gelelim.

sayaç konulmamış.filtre var ,selonoid vana var sayaç yok..

Hatta gaz var,şebeke basıncı 75 mbar civarı,vana açık,sayaç yok.

     Arkadaşlar bu tesisat sanki Allah'a emanet gibi. Yani duvara sadece konsollar ile tutturulmuş, trifonlu kelepçe konsolllara kaynatılıp boru buraya bağlanabilirdi.Zaten hattın her yeri ofsayt.Dediğiniz gibi canlı hat ve 75 mbar.Sayaç nereye gittiyse...?

değerli arkadaşlarım yazmışlar zaten. sayaç kadar önemli olmasa da
orda sanki ağzı açık olan bir hat var

Gaz nasıl verilmiş? kolon daha boyalı değil ki. (onaydan geçmemiş muhtemelen)\r
\r
reg. grubu sonrası flanşlı olmak zorunda olmayan bir flanşlı bağlantı var\r
\r
Boru tesbiti standartlara uygun değil\r
\r
Gaz verilmeden önce test aparatının sökülüp saat tipi manometresinin takılması lazım\r
\r
O saat olacak yer sanırım önkontrol'de red yemiş ve kesilmiş. gaz dağıtım şirketinin isteği üzere yeniden yapılacak Bir de saat girişi nasıl olacak ki soldan girmesi lazım ağız sağda. herhalde o kısım düzeltilecek\r
\r

+ manometre 0'ı gösteriyor hatta gaz yok sanki...

End.Tesisler için konusayım

1- Selenoid vana var ama gaz alarm dedektörü ile arası kablolama yapılmamış.

2-Fittings fittingse kaynatılması çok istenen bir durum deil.

3-Muhtemelen boru 3". filtre önceside vana 1". 3"x1" red kullanılması olabilir ama sertifikası olmadıgından ardışık redüksiyon öneriliyor.

4-manometre saplama ile yapılmış sanırım. Saplama noktası weldolet kullanılarak düzeltilmeli

5-Dik çıkan boru terazisiz ve gönyesiz. akışkan sıvı içeren boru ile yeterli emniyet mesafesinde deil

6-filtre öncesi kullanılan manometre deilse filtre öncesi ve sonrası manometre olmalı

7-grup üzeri sundurma yada bir dolap yapılmalı vsvs

Daha önce yazılanlara ilave olarak söyleyeceklerim;

- Flanshlı bağlantılar kendinden boyunlu flanshlar (kaynak boyunlu flash) kullanılmalı.

- manometre öncesinde butonlu manometre vanası veya en azından küresel vana ve test nipeli olmalı.

- sonlandırırmamış hat kesinlikle olmamalı (ucu açık hat mevcut)

- filtre ve s.v dan sonra dirsekten sonra (yukarı çıkan hatta) amacını anlayamadığım bir saplama var, saplamalar olmamalı veya TSE li malzemeler kullanılmalı.

- akv nin daha rahat kapalılabilmesi için sapının yönü değiştirirmeli. (aşağıya dogru kapanmalı)

Konsollama yanlış. Buradaki “sıfırtesisat” için en önemli yanlışlardan biri.

Ocak için ayrı domestik hatçekilmiş.
